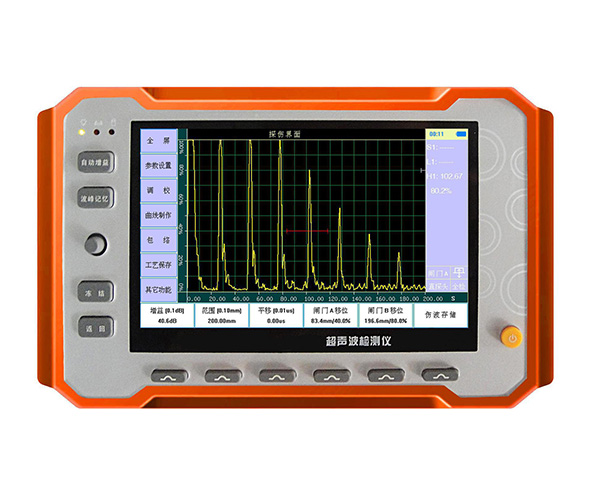

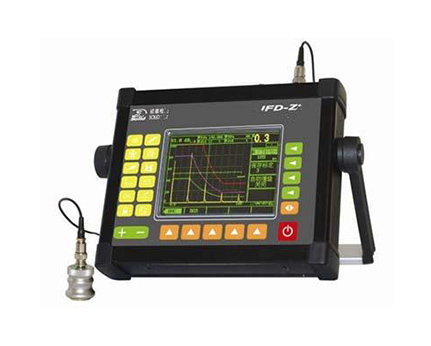

儀器簡介：

體積小、重量輕、結構緊湊

全數字式，自主知識產權，功能強大

電路設計和制造工藝先進，性能可靠、工作穩定

信噪比高，缺陷分辨能力強

閘門報警功能齊全，抗干擾能力強

系統配置簡單靈活，以達到更多通道的要求

可靠性高，維護方便

自主開發的控制界面，人性化，可操作性高

軟件模塊化，可根據需要進行配置

 功能特點：

1、4.8寸彩色寬屏，分辨率高達800×480，亮度400cd，亦可全屏顯示，不同環境，不同要求，共同滿足

2、符合IP67防護標準，不僅防水防塵，更能潛水作業

3、獨具一鍵搖桿技術，檢測一指操控，舍我其誰

4、SD卡儲存設計，有限空間，無限儲存，完全滿足動態波形全過程記錄

5、超聲檢測、超聲測厚，源自一體，容于一機

6、高性能安全環保鋰電池，模塊插接式，使用便捷、工作高效

7、功能全面，性能卓越，裂紋測高，AVG曲線，缺陷φ值自動計算，焊縫坡口形式，性能校驗，曲面修正等功能

8、高速FFT處理，進行頻譜分析，實測探頭頻率

9、VGA接口，無縫對接投影儀

10、主/從USB接口，傳輸方便

11、通過U盤直接升級軟件

12、近場高分辨力專門針對薄板和復合材料的探傷應用，對金屬類材料和焊縫的探傷，性能更優

 儀器參數：

1、采樣位數：10bit

2、采樣頻率：200MHz

3、重復頻率：25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz

4、阻抗：25Ω、50Ω、200Ω、500Ω

5、帶寬：0.5-4M、2-8M、10M、2-20M

6、靈敏度余量：≥60dB

7、噪聲電平：≤10%

8、可接探頭模式：雙晶探頭和單晶探頭可選

9、動態范圍：≥30dB

10、電池使用時間：≥4小時

11、垂直線性：≤3%

12、水平線性：≤0.1%

13、激勵脈沖：為負方波，寬度50-10μs可調（步進10ns）

14、儀器尺寸：170mm×102mm×44mm

 工作環境：

工作溫度：-10 ~ 50℃

存儲溫度：-20℃ ~ +60℃

相對濕度：不超過85%

工作電壓：DC24V

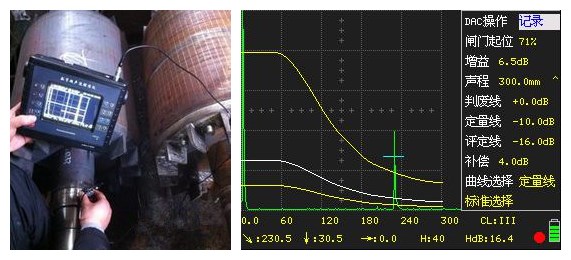

 探傷檢測一角：
